tünel kalıp sistemleri

TÜNEL KALIP NEDİR?

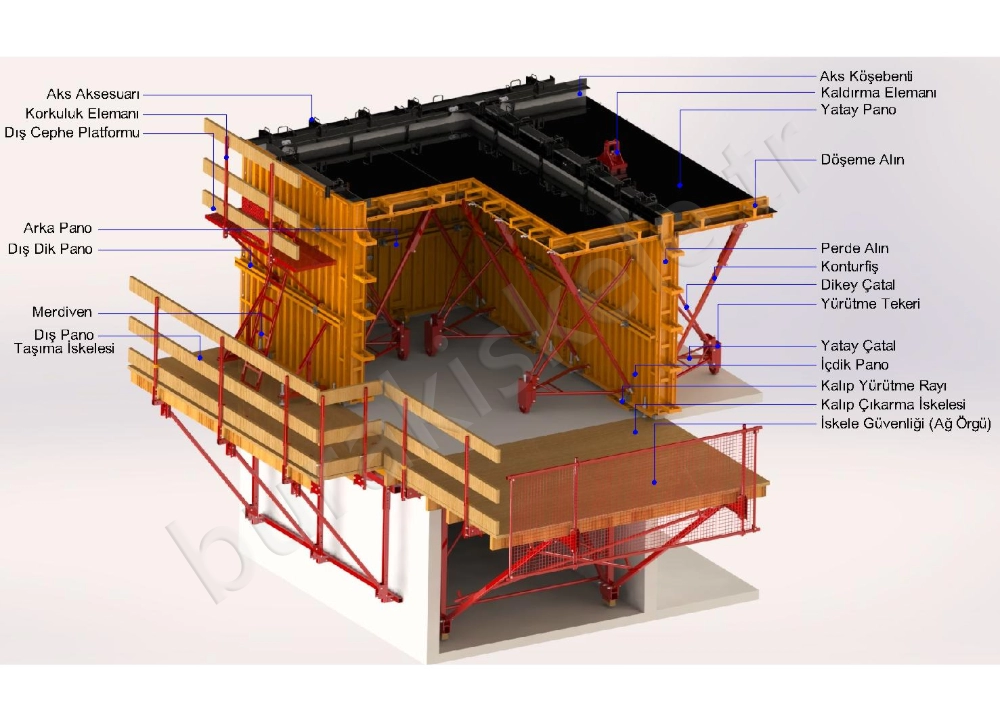

Tünel kalıp sistemi, perde ve döşeme betonlarınınbirlikte döküldüğü, günlük veya 2 günde bir kat dökülmesine olanak sağlayan bir yapı metodudur.

AVANTAJLARI

Hızlı döküm süresi. (örneğin 2 günde bir kat beton dökümü)
Bir konut tamamlandığında ve başkabir konut yapmak istenildiğindetıpkı bir lego parçaları gibi, eksik parçalar imal edilerekyeni bir proje yapılmasına olanak sağlar.
Konvansiyonel kalıpların aksine yapının sapma (binada küçük veya büyük eğrilikler) olmadan düz bir şekilde tamamlanmasını sağlar.
Bir kalıp kullanma koşullarına göre700 kez beton döküm olanağı sağlamaktadır.
Beton yüzeylerde mükemmeldüzgünlük sağlar.Boya,duvar kâğıdı gibi dekorasyon uygulamaları yüzey üzerinedirek olarak yapılabilir. Ekstradan sıva işçiliği gerektirmez.
(Donmadurumu varsa betona katkı malzemesi kullanılarak) 15 kişilik kalıpçı, 13 kişilik demirci ve 2 kişilik tesisatçı ekibiyle yaklaşık 350 m² taban alanına sahip bir kalıbın günlük dökümü yapılabilir.

EKONOMİ

Endüstriyel(ahşap H20) ve konvansiyonel kalıplara göre avantajlıdır.
Diğer kalıp yöntemlerine göre 100 konut üzerindeki projelerde %45oranında maliyet avantajı sağlar.
Azalan inşaat süresini ekonomik hale getirir.
Tuğla işçiliği azalır, sıva yapılmaz,

ahşap kalıp ve çivi kullanılmamaktadır.
Çelik hasır kullanımından dolayı demir işçiliğini %20 azaltır.
Projenin tamamlanma süresini azaltır. Örneğin bir binada yarım kat kalıp kullanıldığında 15 katlı bina 30 günde kaba inşaatı bitmektedir.

GÜVENLİK

Şantiyede çalışanları ağır malzemeler kaldırmak zorunda kalmazlar. Kule vinç yardımıyla her malzeme taşınmaktadır.
Tünel kalıp kullanılarak inşa edilmiş binalarda yıkılma rapor edilmemiştir. Sadece küçükçatlaklar gözlenmiştir. Yapı her zaman ayakta kalmıştır.
Tünel kalıp sistemi ile yapılan binaların ömrü, kullanılan malzeme kalitesi, beton sınıfı ve uygulamaprosedürlerine bağlı olarak yaklaşık 100 yıl civarıdır.

NEDEN TÜNEL KALIP VE ÖRNEKLERİ

Ekonomik, sağlıklı,

maksimum iş güvenliği, uzun ömürlülüğü ve en önemlisi şiddetli depremlerde kimsenin canına zarar gelmedenayakta durabilmesidir.
13 Mart 1992 yılı Erzincan depremibüyüklüğü 6,8 Mwolarak ölçülmüş ve 8057 bina hasar görmüş veya yıkılmıştır.Sadece Tünel kalıp ile yapılan yapılar başarılı bir sınav vermiştir.
17 Ağustos 1999 Gölcük-Marmara depremibüyüklüğü 7,6Mwolarak ölçülmüş ve285.211 ev, 42.902 iş yeri hasar görmüş veya yıkılmıştır. Sadece Tünel kalıp ile yapılan yapılar başarılı bir sınav vermiştir
23 Ekim 2011 Van depremibüyüklüğü 7,2Mwolarak ölçülmüş 5.739 binanın hasarlı ve oturulmaz olduğu görülmüştür. Sadece Tünel kalıp ile yapılan yapılar başarılı bir sınav vermiştir
6 Şubat 2023 Güneydoğu-Kahramanmaraş depremleri büyüklüğü 7,8Mwolarak ölçülmüştür. 11 ili etkileyen bu deprem büyük yıkıma yol açmıştır. 518.000konut ve iş yeri yıkılmıştır. 5 milyon kişi farklı bölgelere göç etmiştir.  Sadece Tünel kalıp ile yapılan yapılar başarılı bir sınav vermiştir.

Örneklerden de yola çıkarak, küçük ölçekli depremlerde dahil olmak üzere Tünel Kalıp ile yapılan yapılar daima sağlamlığını ve güvenliğini korumuştur.
